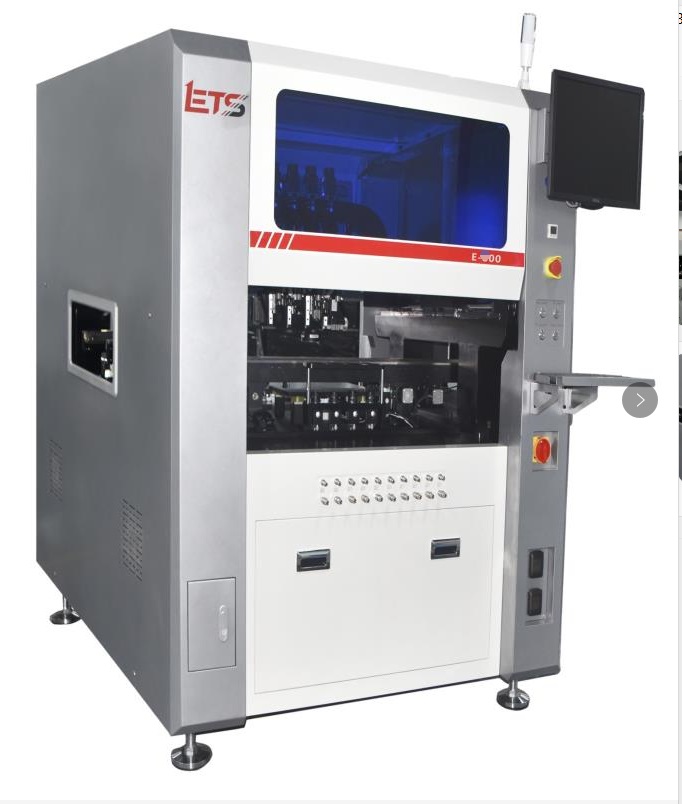

異形插件機
產品特點:
基板機械固定+視覺定位Mark點,精度高
換線快,速度快,對應物料各類多
靈活獨立的Feeder,通用性強,更換方便
可對散裝、編帶、管裝、托盤裝4種包裝方式元器件進行自動供料
可根據不同的客戶制定不同的對應方案,滿足不同客戶的要求。
| 項目 | Items | E-410 |
| 插入速度 | Insertion speed | 0.5S/1S PCS (Gripper) |
| 0.5S/0.9S PCS (Vacuum) | ||
| 插入精度 | Insertion accuracy | ± 0.03mm |
| 元件尺寸" | Component size | 3mm-40mm |
| 元件高度? | Component height | 35mm/55mm(選項) |
| 夾爪庫 | Gripper Jaw changeable | 選攻(Option) |
| 插入方向 | Insertion direction | 0-360° |
| 基板尺寸 | PCB size | Max 50mm-350mm |
| 基板厚度 | PCB Thickness | 0.8-5.0mm |
| 基板重量 | PCB weight | Max 5kg |
| 導軌高度* | Rail height | 900mm±20 |
| 插入元件對象 | Insertion component | 連接器.端口插座.開關按鈕. 電容器件、變壓器.集成芯片等 Connector, outlet port, switch button, capacitor, transformer, chip |
| 可配置供料 | Feeder type | 散裝、帶裝.管裝.盤裝.多盤裝 Bulk, Tape, Tube, Tray and Auto-Tray Feede |
| 插件軸數 | Insertion number | 4 |
| 機器尺寸 (寬.深.高) | Machine dimension (L*W*H) | 1400mm* 1400mm* 1600mm |
| 機器重量 | Machine weight | 1500KG |
| 使用電源 | Power supply | 220VAC (single phase) 50HZ |
| 使用功率 | Apparent power | 4KVA |
| 工作氣壓 | Operation air pressure | 0.5±0.05MPa |
| 耗氣量 | Airconsumption | 70 60 l/min |
| 使用環境溫度 | Operation temperalure | 5-30°C |
| 機器噪音 | Saad caused during ccerabon(e8) | 70dB |
| 檔案導入格式 | Upload file format | TXT |
