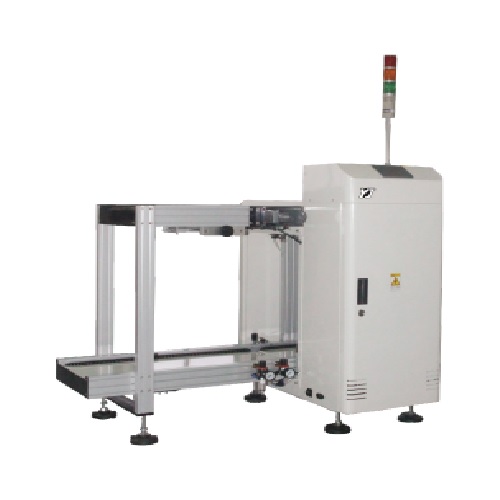

自動上板機配合各種上下板架(MAGAZINE),可以應對不同大小PCB的傳輸。PCB需預先放入上下板架,機器自動根據后面設備的信號逐一推板進入產線,無須用手接觸PCB板,更好的保護了PCB板,并可設置自動控制單次升降格數;本機具有升降精度高、自動計數、故障報警功能,是實現全線自動化的必備設備。
1.1.性能特點:
1.機身采用鈑金與鋁合金結合,巧妙的利用各自材質的特性達到******的強度
2.鈑金表面采用先進的噴塑工藝,電腦白,美觀,精致、經久耐,不易刮花,
3.LED輕觸按鍵控制,方便快捷,觸感輕巧操作容易。
4.多項聲光報警功能
5.三菱PLC程序控制,歐姆龍繼電器,多功能的電路回路與程式設計,,性能穩定, 亦可依據客戶需求客制化
6.雙重安全限位,安全可靠。
7.周轉箱采用汽缸多角度夾持,穩固可靠,且能校正周轉箱的變形,入板準確
8.周轉箱升降系統采用采用剎車馬達驅動進口滾珠絲桿和高碳鋼立柱,噪音小,震動小,定位準
9.專用鋁型材導軌及專用塑膠鏈條
10.性能穩定,確保生產線暢通平順,發揮******產出狀態。
11.人性化程式設計,4種Pitch選擇,可根據PCB上元件高度設置上升步距,可任意設定收送PCB數量。
12.特殊升降臺穩固機構設計,Magazie絕對不搖晃。
13.亞德克送料氣缸推板,保證PCB不會被推壞,降低制程損耗。
14.手搖式推桿氣缸調寬系統,方便快捷
15.采用活動式電箱,檢修方便
16.使用通用標準料架,通用性好
17.具有SMEMA通訊接口,可與其他自動化設備連接
18.可訂做L型送板機,本公司所有設備均可根據客戶要求定做!
19.采用優質馬達及傳感器。
20. PCB厚度: 0.4---3.0T
選項:
1.升降系統采用采用伺服馬達驅動進口滾珠絲桿和高碳鋼立柱
2.滾珠絲桿外置剎車盤
3.推板系統采用馬達摩擦驅動皮帶推桿柔性送板,防撞板及卡板
