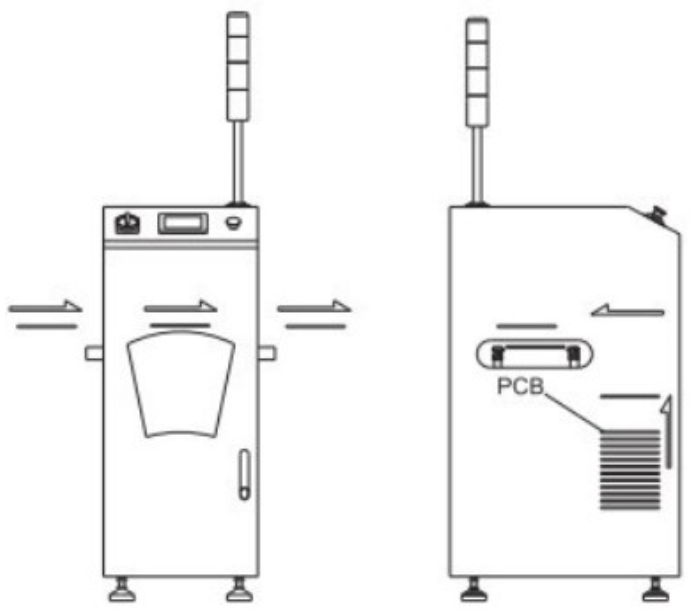

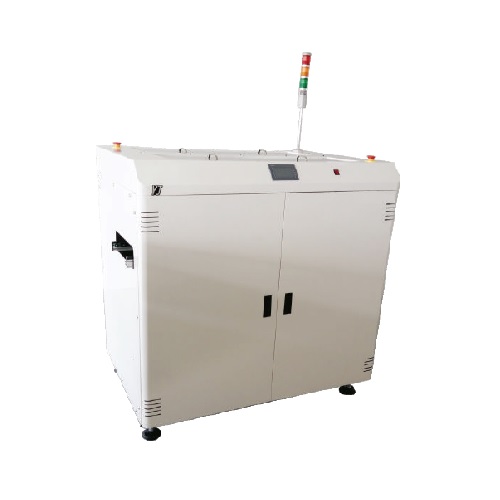

真空吸板機用于SMT生產線電路板的上板裝置,采用真空負壓吸取方式將PCB裸板根據后置設備的需板動作要求送到PCB生產線上,實現自動送板功能
。
2.1產品特點:
1.特殊鋁合金機體,圓弧刻畫流線造型。
2.LED薄膜觸摸式操作面板,觸感輕巧操作容易。
3.PLC程序控制,多功能的電路回路與程式設計,,性能穩定, 亦可依據客戶需求客制化
4.采用真空發生系統,吸附穩定可靠;性能穩定,確保生產線暢通平順,發揮******產出狀態
5.置板平臺自動升降上升,上板速度快(選項)
6.本機可搭配送板機MAGAZINE使用,
7.可訂做全罩式真空吸板機。
8.備有各種信號接口,可與其他設備在線接駁。
2.2技術參數:
Description 描述 | Used for loading PCBs from the magazine 用于自動下電路板的操作 |
Time Feed PCB 電路板的上板時間 | Approx 8 seconds or Specify 約8秒或用戶指定 |
Max.PCBs Capacity 電路板******容量 | 200pcs(0.6mm thick PCB) 200片(0.6毫米厚電路板)0.6---3.0T |
Power Source | AC110V/220V 50-60Hz 1.0A |
Air Pressuer & Consume 氣壓及氣流量 | 4~6 bar,30ltr/min max 4~6 bar,最多30升/分鐘 |
2.3規格參數:
Size 大小 Model 型號 | M型 MYXB-M | L型 MYXB-M | L型 MYXB-M |
Effective PCB Size(L x W) 線路板有效尺寸 | 90x90-330*250mm | 90x90-510*380mm | 90x90-510*460mm |
Transport Height(mm) 傳輸高度 (毫米) | 920 ± 30 (mm.) | ||
Dimension(L x W x H)(mm) 外形尺寸 | 490 (L) | 660L (L) | 660L (L) |
745 (W) | 855W (W) | 905W (W) | |
1200 (H) | |||
Approximate Weight (Kg) 大概重量(公斤) | 110 | 160 | 180 |
